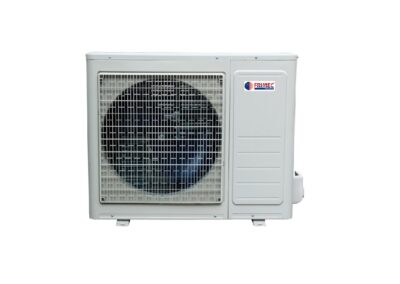

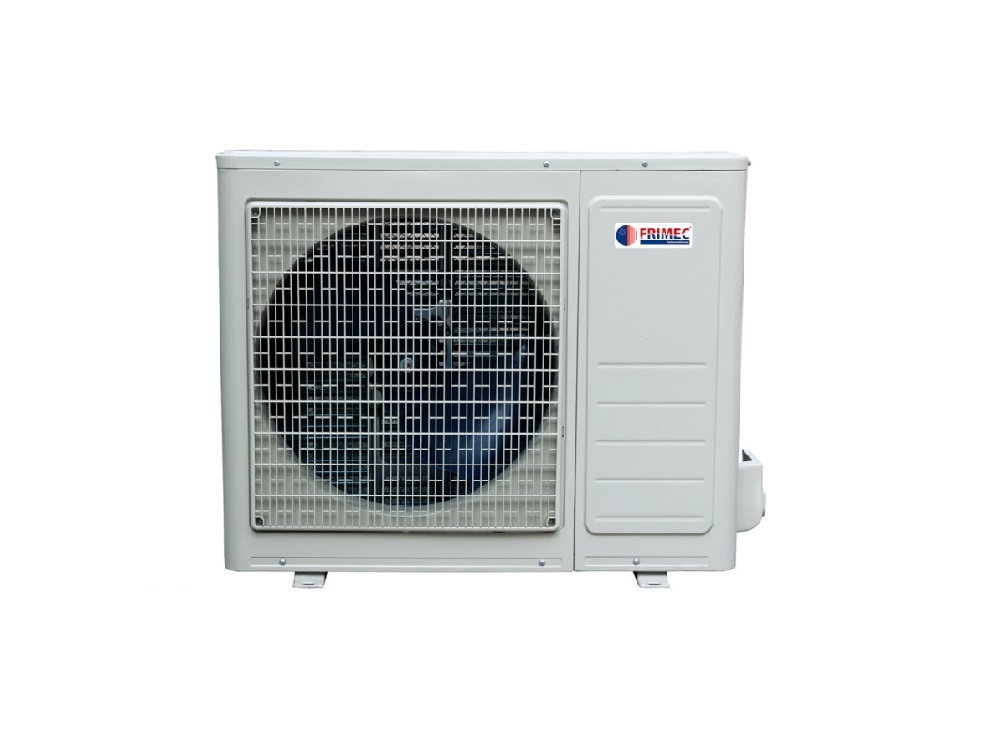

Kondenzační jednotky pro VZT – F6LCY

• Kondenzační jednotky pro VZT

Kondenzační jednotky Frimec se používají jako zdroj chladu (topení) v kombinaci s libovolnou vzduchotechnickou jednotkou

• Inverterová regulace

Jednotky jsou vybaveny z výroby INVERTEROVÝM DC kompresorem, který umožňuje plynulou regulaci výkonu v závislosti na aktuálním požadavku

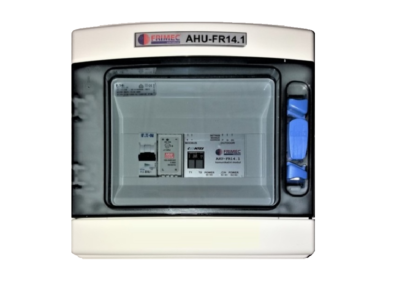

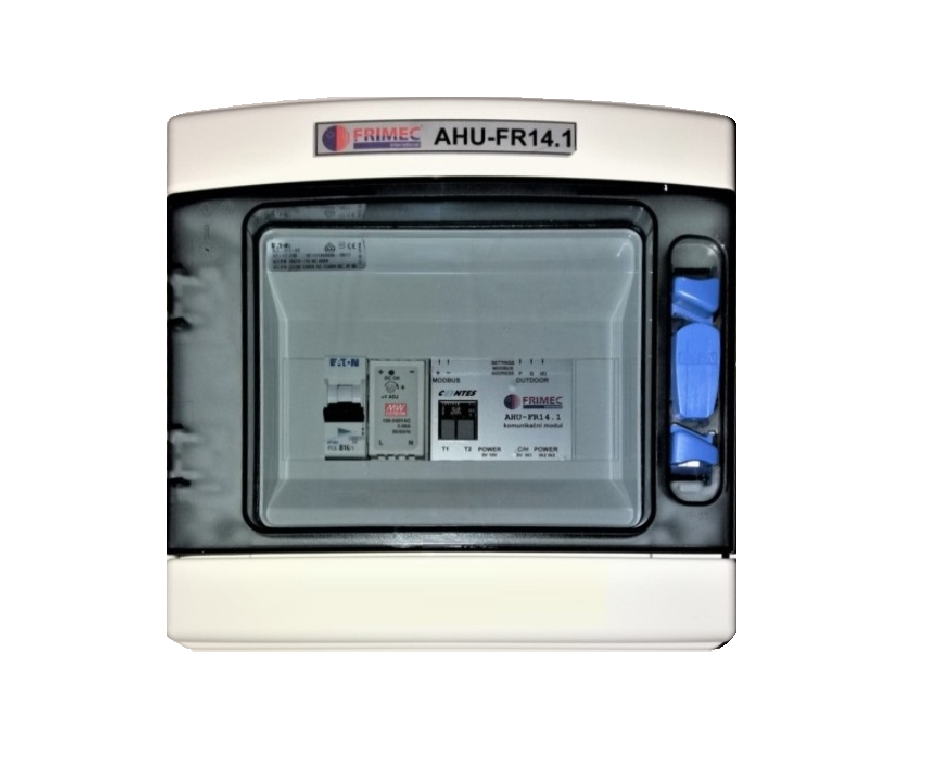

• Komunikační modul AHU-FR14.1

Komunikační modul Frimec AHU-FR14.1 slouží ke komunikaci a ovládání inverterových kondenzačních jednotek pomocí MaR vzduchotechnických jednotek nebo nadřazeným systémem MODBUS

Komunikační box AHU-FR14.1 se instaluje do blízkosti kondenzátoru (výparníku) VZT jednotky. Plastový box umožňuje instalaci komunikačního boxu do vnitřního i vnějšího prostředí, za předpokladu dodržení bezpečnostních instalačních postupů (nenarušení integrity boxu, aplikace vhodných průchodek)

• Nadřazený systém regulace VZT

určuje volbu provozního režimu a požadavek na výkon pomocí jednotlivých signálů ( příp. pomocí komunikace MODBUS v prostředí RS485).

• POŽADAVEK NA ÚROVEŇ VÝKONU „POW“

Požadavek na úroveň výkonu lze realizovat prostřednictvím analogového signálu 0…10VDC nebo prostřednictvím 2 logických vstupů (beznapěťových kontaktů).

• VÝSTUPY
• INFORMACE O PROVOZNÍM STAVU ZAŘÍZENÍ „DEFR“
  Svorky „DEFR Out1“- logický výstup. Kontakt je sepnut, je-li zařízení v provozním stavu „odmrazování“.
• INFORMACE O PROVOZNÍM STAVU ZAŘÍZENÍ „ERR“

Svorky „ERR Out2“- logický výstup. Kontakt je rozepnut, pokud diagnostika zařízení detekovala poruchu nebo není napájena.

Jednotka AHU-FR14.1 respektuje způsob ovládání následovně:

• Pokud po zapnutí napájení je řízení logickými signály, je toto respektováno.
• Pokud bude Analogový signál nad stupněm výkonu 1 bude brán analogový vstup jako řídící.
• Pokud přijde z komunikace MODBUS zápis na alespoň jeden ze zapisovaných registrů, budou nadále respektovány příkazi jen z MODBUSU až do vypnutí napájení.
• Z toho vyplývá, nejvyšší prioritu má ovládání komunikací MODBUS, dále analogový výkon a nejnižší je řízení logické.Toto řešení umožňuje jednoduše řešit místní ovládání při poruše komunikačního nadřazeného systému pomocí již dvou přepínačů.
